旋盤の自動化を成功させるには？自動化できる工程・方式・導入ステップまで解説

金属加工の現場では、人手不足と技能者の高齢化が年々深刻になっています。「求人を出しても人が集まらない」「ベテランが抜けたら回らない」という声は、規模を問わず多くの工場から聞こえてきます。

そこで検討されるのが旋盤の自動化です。ただし、NC旋盤はすでに加工そのものが自動化された機械。では何を自動化するのか、そして今ある機械のままで実現できるのか——ここが分からず、検討が止まってしまうケースは少なくありません。

本コラムでは、旋盤の自動化で対象となる工程、自動化の方式と選び方、既存機への後付け（レトロフィット）の可否、そして導入ステップまでを解説します。

旋盤・NC旋盤の自動化が求められる背景

旋盤の自動化ニーズが高まっている理由は、大きく3つあります。

1. 人手不足と技能承継の問題
加工現場の有効求人倍率は高い水準が続き、採用は容易ではありません。限られた人員で生産量を維持するには、人が担う作業そのものを減らす必要があります。

2. 設備稼働率の向上
NC旋盤は高価な設備ですが、作業者が帰れば止まります。ワークの供給・排出を自動化できれば、夜間や休日も機械を動かし続けることが可能になり、同じ設備投資から得られる生産量が増えます。

3. 品質の安定
人手による着脱は、作業者によって微妙なばらつきが生じます。自動化はこのばらつきを排除し、品質を安定させる効果もあります。

旋盤で自動化できるのは「加工の前後」の工程

NC旋盤の自動化を考えるとき、最初に整理すべきは「どこがまだ人の作業として残っているか」です。加工そのものはプログラム制御されている一方、その前後には多くの手作業が残っています。

ワークの供給・排出（着脱）

最も自動化の効果が大きいのがこの工程です。作業者が機械の前に張り付いている時間の大半は、加工完了を待ち、ワークを外して次を取り付ける作業に費やされています。ここを自動化すれば、作業者は機械から離れられ、連続運転も可能になります。

ワークの反転・工程間の受け渡し

表裏の加工が必要なワークでは、反転してもう一度チャッキングする作業が発生します。反転装置やロボットによる持ち替えで、1台の機械内、あるいは2台の機械間での受け渡しを無人化できます。

測定・検査

加工後の寸法測定を自動化すれば、抜き取り検査のために機械を止める必要がなくなります。測定結果を工具補正にフィードバックする仕組みまで組めば、長時間の無人運転でも寸法精度を維持しやすくなります。

バリ取り・洗浄・切粉処理

ロボットにツールを持たせてのバリ取りや、エアブロー・洗浄ユニットの組み込みも可能です。また、切粉の排出が滞ると連続運転が止まるため、切粉処理の見直しは自動化とセットで検討すべき項目です。

旋盤自動化の主な方式と選び方

旋盤の自動化には複数の方式があり、ワークの形状・重量・生産量によって適したものが変わります。

方式	向いているワーク	生産形態	特徴
バーフィーダ	丸棒材から削り出す小径部品	量産	長時間の連続運転が可能。素材形状に制約あり
ガントリローダ	円盤状・軸物など形状が揃った部品	量産・複数台連結	高速でサイクルタイムが短い。設置スペースと投資額は大きい
多関節ロボット	形状・重量の幅が広い部品	中〜大ロット	動作の自由度が高く、測定やバリ取りにも展開可能。安全柵が必要
協働ロボット	比較的軽量な部品	小〜中ロット・多品種	安全柵が不要な場合があり省スペース・低コスト。可搬重量に制約あり

選定の判断軸となるのは、ワーク形状と重量／生産量とロットサイズ／段取り替えの頻度／設置スペース／予算の5点です。

特に見落とされがちなのが段取り替えの頻度です。多品種少量の現場で、品種が変わるたびに治具交換とティーチングのやり直しが発生する設計にしてしまうと、かえって手間が増えかねません。「どのワークを自動化の対象にするか」の見極めが、方式選定と同じくらい重要になります。

既存のNC旋盤でも自動化できる？

「自動化＝自動化機能付きの機械への買い替え」と考えられがちですが、多くの場合、今お使いのNC旋盤に後付け（レトロフィット）する形で自動化は実現できます。設備を入れ替えるより投資を抑えられ、使い慣れた機械をそのまま活かせるのが利点です。

後付けを検討する際、機械側で確認しておきたいのは主に次の点です。

• 自動ドア：手動ドアの場合、自動ドアへの改造が必要になることがあります
• チャックの開閉信号：外部からチャックを開閉できる仕組みがあるか
• 外部起動・運転信号のやり取り：ロボットと機械が「加工完了」「搬入完了」を互いに伝え合えるか
• インターロックと安全対策：ロボット導入に伴うリスクアセスメントと安全柵・安全機器の検討

制御が古い機械であっても、信号の取り出しや改造によって自動化できるケースは多くあります。逆に、機械自体の精度や不具合が残ったまま自動化しても効果は限定的です。自動化の検討は、既存設備の状態確認とセットで進めることをおすすめします。

旋盤を自動化するメリットと、失敗しやすいポイント

メリット

• 機械1台あたりに必要な人員が減り、少人数で複数台を管理できる
• 夜間・休日の無人運転により、稼働時間そのものを増やせる
• 着脱条件が一定になり、品質が安定する
• 作業者を段取り・検査・改善など、付加価値の高い業務へ振り向けられる

失敗しやすいポイント

• 対象ワークの選定を誤る：段取り替えが頻繁な品種を対象にすると、自動化の効果が段取り工数に食われてしまいます
• チョコ停への対策不足：切粉の噛み込みやワーク位置ずれで停止すると、結局人が張り付くことになります
• 投資回収の見立てが甘い：削減できる工数と増える稼働時間を数字で押さえたうえで判断することが大切です

旋盤自動化の導入ステップ

1. 現状調査：作業内容・サイクルタイム・人の張り付き時間を可視化する
2. 対象ワークの選定：生産量が多く形状が安定した品種から着手する
3. 方式の検討・簡易検証：ワークの把持方法や位置決めを事前に確認する
4. レイアウトと安全対策：リスクアセスメントを実施し、安全設計を固める
5. 製作・設置・立ち上げ：既存機側の改造もあわせて実施
6. 教育と保守：現場でティーチング・復旧対応ができる体制をつくる

なお、自動化・省人化の設備投資には各種補助金が活用できる場合があります。計画段階で確認しておくとよいでしょう。

旋盤の自動化はFDエンジニアリングサービスへ

FDエンジニアリングサービス（藤川伝導機）は、ロボットシステムの設計・製作から設置・立ち上げまでを一貫して対応するシステムインテグレーターです。

強みは、設備を「入れ替える」前に「活かす」提案ができること。モーター・減速機の修理やオーバーホールなど設備保全で培った機械の知見をもとに、既存設備の状態を見極めたうえで、無理のない自動化プランをご提案します。導入後の保守までお任せいただけます。

「この機械でも自動化できるのか」「どのワークから始めるべきか」といった初期段階のご相談も歓迎です。まずは納入実績をご覧ください。

納入実績

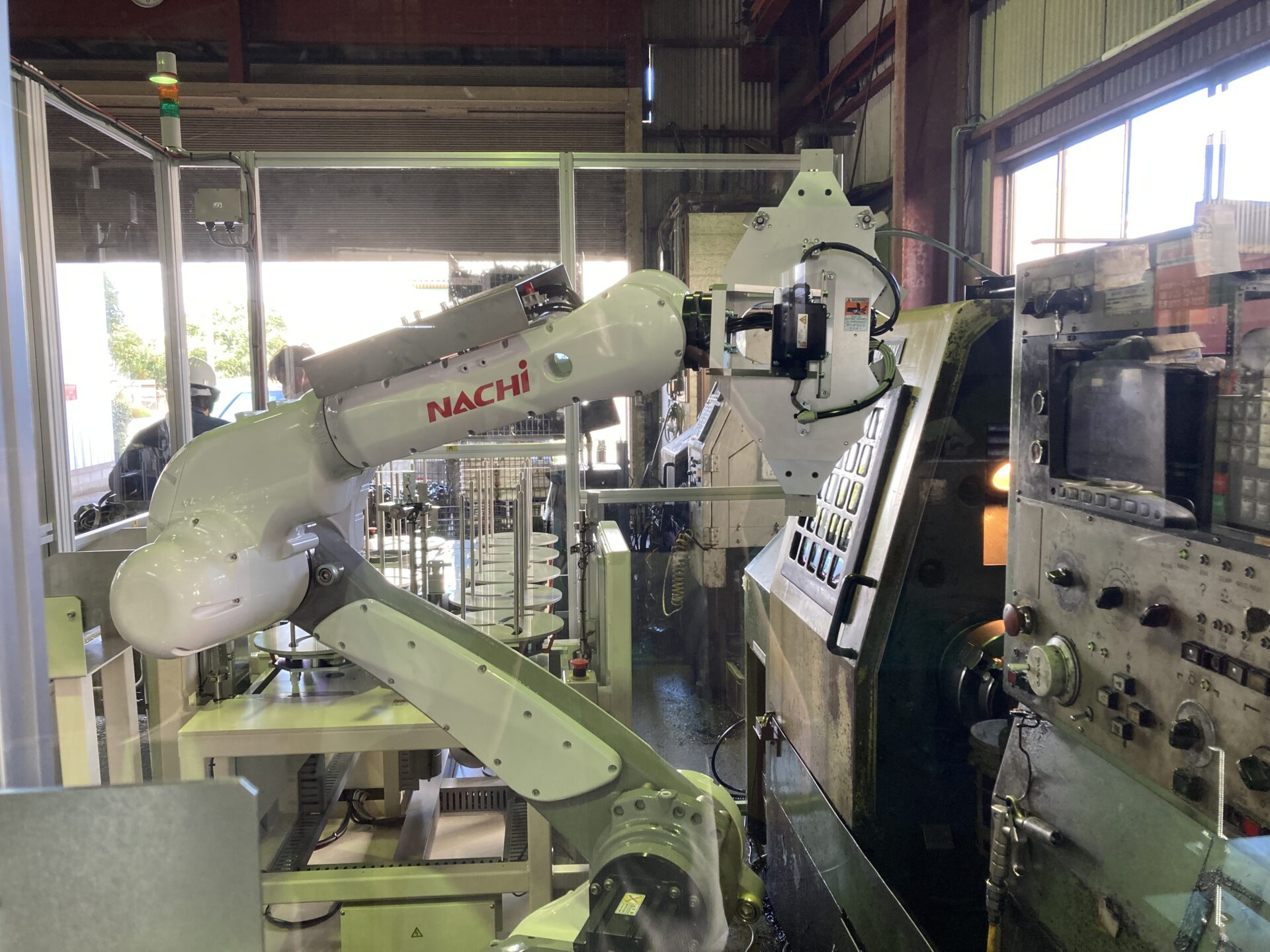

NC旋盤へのワーク供給用産業ロボットのレトロフィット事例

まとめ

• NC旋盤の自動化で対象となるのは、ワークの供給・排出、反転、測定、バリ取りといった「加工の前後」の工程
• 方式はバーフィーダ・ガントリローダ・多関節ロボット・協働ロボットなど。ワーク形状・生産量・段取り頻度で選ぶ
• 既存のNC旋盤でも、後付けによる自動化が可能なケースは多い
• 成否を分けるのは対象ワークの選定と、チョコ停を含めた運用設計

旋盤の自動化をご検討の際は、FDエンジニアリングサービスまでお気軽にご相談ください。
